Товар продається на відріз. Виключно за повною передоплатою, повернення або обмін після відрізу неможливі.

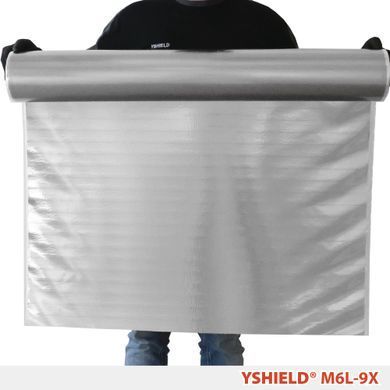

YSHIELD M6L-9X — шестишарова екрануюча плівка для магнітного поля (ширина 90 см, 1 метр)

YSHIELD M6L-9X — найпотужніша плівка в лінійці YSHIELD для захисту від низькочастотних (НЧ) магнітних полів: від трансформаторних підстанцій за стіною, електрощитів і стояків, кабельних трас у підлозі та стелі, силової проводки, а також від тягових ланцюгів електромобілів і гібридів. Шість тонких шарів матеріалу з високою магнітною проникністю з'єднані в один лист товщиною всього 0,4 мм. Заявлене виробником загасання магнітного поля 50 Гц — 19,5 дБ (dB) в один шар (послаблення у 9 разів) і до 32,6 дБ у чотири шари (у 43 рази).

Ширина 90 см — це формат для великих поверхонь: стіна спальні, підлога дитячої, стеля над квартирою з підстанцією внизу закриваються кількома полотнами з мінімумом стиків. Для малих площ, вигнутих поверхонь і задач, де потрібне ще й екранування Wi-Fi та мобільного зв'язку, дивіться тонку плівку M2A з алюмінієвою поверхнею.

Коли потрібна саме магнітна плівка, а не фарба чи сітка

Найпоширеніша помилка при захисті від електромагнітних полів — купити екрануючу фарбу або тканину проти джерела, яке вони не зупиняють. Фарби, сітки й тканини екранують високочастотне (ВЧ) випромінювання: Wi-Fi, мобільний зв'язок, базові станції. Але магнітне поле промислової частоти 50 Гц від проводки, підстанції чи двигуна проходить крізь них практично без втрат. Для нього потрібен матеріал іншого класу — з високою магнітною проникністю, який «збирає» силові лінії поля в себе і відводить їх від захищеної зони. У побуті такі матеріали називають «мю-метал» або «пермалой»; склад M6L-9X виробник не розкриває, але принцип той самий.

Як зрозуміти, яке поле у вас: НЧ магнітне поле вимірюється в мікротеслах (мкТл) і зменшується, якщо вимкнути джерело — підстанцію не вимкнеш, але проводку в щитку можна. Якщо вимірювач показує підвищений рівень у мкТл біля стіни, підлоги або ліжка — це задача для M6L-9X.

Магнітне поле електромобіля та гібрида

У салоні електромобіля є чотири різні типи полів, і саме про НЧ магнітне поле наші клієнти запитують найчастіше. Його створюють струм тягової батареї, високовольтні кабелі під підлогою, DC-DC перетворювачі та інвертор. За вимірюваннями Федерального відомства з радіаційної безпеки Німеччини (BfS, 2025), найвищі рівні фіксуються біля підлоги та на задньому ряду над батареєю — там, де зазвичай стоїть дитяче крісло.

M6L-9X виробник прямо рекомендує для автомобілів, електромобілів, фургонів і автодомів. Порівняно з M2A вона дає на 7 дБ більше в один шар і, що важливо для електротранспорту, частково послаблює і постійне (статичне) поле від постійного струму батареї: 15 % в один шар, до 58 % у чотири. Обмеження — жорсткість: мінімальний радіус згину 20 см, тому плівка укладається на плоскі ділянки підлоги під килим, а не обгортає вигнуті елементи.

Як працює екранування магнітного поля

Не відбиває, а відводить. ВЧ-випромінювання відбивається від струмопровідної поверхні. НЧ магнітне поле так не зупинити — воно проходить крізь мідь, алюміній і струмопровідні фарби. Матеріал з високою магнітною проникністю працює інакше: силовим лініям «зручніше» йти всередині нього, ніж крізь повітря, і плівка стає обхідним шляхом для поля навколо захищеної зони.

Шість шарів замість одного товстого. Кілька тонких шарів із проміжками екранують краще за один лист тієї ж товщини — кожна межа між шарами додає опір для поля. Тому виробник з'єднав шість плівок у один лист. Той самий принцип працює при монтажі: другий шар M6L-9X зверху додає ще 6 дБ.

Що означають децибели. 19,5 дБ означає, що поле за екраном становить близько 11 % від вихідного. Якщо біля стіни підстанції у вас 2 мкТл, після одного шару буде близько 0,2 мкТл, після двох — близько 0,1 мкТл. Повністю «прибрати» поле тонкою плівкою неможливо — це фізика, а не недолік продукту.

Заявлене виробником загасання

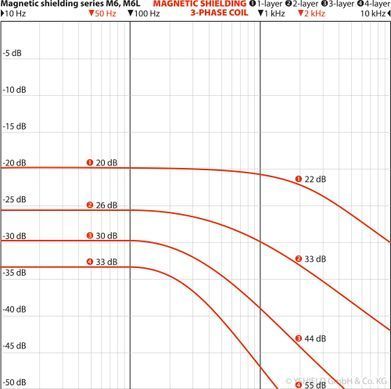

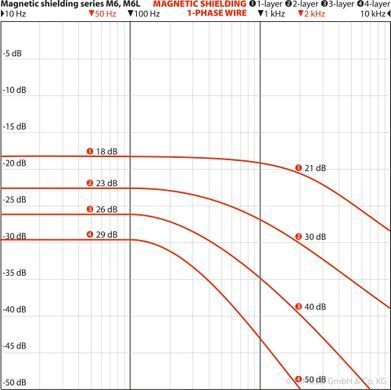

Для однофазного джерела (один кабель, а не трифазна лінія) значення трохи нижчі: 17,7 / 23,2 / 26,8 / 29,3 дБ. За графіком лабораторного протоколу (серія M6/M6L, 25.03.2024) загасання на 50 Гц і сусідніх частотах стабільне, а вище ~500 Гц зростає: на 2 кГц один шар дає вже 22 дБ, два — 33 дБ, чотири — 55 дБ. Тому гармоніки інверторів електромобілів та імпульсних блоків живлення послаблюються ще сильніше, ніж основні 50 Гц.

Цифри отримані у власній ЕМС-лабораторії виробника: вимірювач Gigahertz-Solutions NFA1000, тестова площа 1,5 × 1,5 м, середнє по всіх партіях з допуском ±1 дБ, щоденний контроль кожної партії, плюс висновок незалежного експерта. Обидва документи додані до картки товару. У реальному приміщенні результат залежить від відстані до джерела, повноти покриття і щілин — плануйте контрольне вимірювання після монтажу.

Де застосовувати

Квартира або будинок поруч із трансформаторною підстанцією. Найчастіший запит: підстанція у підвалі, за стіною або на першому поверсі під спальнею. M6L-9X укладається на підлогу під стяжку чи ламінат або на стіну під гіпсокартон. Ширина 90 см дозволяє закрити кімнату кількома полотнами.

Спальня і дитяча. Стіна за узголів'ям ліжка, за якою проходить стояк, електрощит або лічильники; підлога над гаражем із зарядною станцією електромобіля; стеля під квартирою з потужною технікою.

Електромобілі, гібриди, автодоми. Плоскі ділянки підлоги під задніми сидіннями та дитячим кріслом; перегородка між житловою зоною автодома та інвертором, зарядним пристроєм чи акумуляторним відсіком.

Офіси, клініки, кабінети. Робочі місця та кабінети, суміжні з серверними, ДБЖ, ліфтовими машинними приміщеннями або силовими щитовими; приміщення з чутливою діагностичною апаратурою, де потрібен низький магнітний фон.

Монтаж

Плануйте так, щоб не різати. Виробник рекомендує розкладати полотна цілими — 90 см × потрібна довжина. Матеріал жорсткий (радіус згину не менше 20 см), укладається як плоскі листи, не обгортає кути.

Різання. Якщо без нього не обійтись — якісними ножицями. Кромки дуже гострі: одразу заклейте їх текстильною стрічкою і працюйте в рукавичках, стійких до порізів. Це особливо важливо в дитячій та в авто.

Напуск і шари. Полотна перекриваються не менше ніж на 2 см. Якщо укладаєте два шари — стики другого зміщуйте так, щоб вони не збігалися зі стиками першого, інакше поле «протече» крізь щілину.

Кріплення. Обидві поверхні — ПЕТ, до якого звичайні клеї не прилипають. Виробник рекомендує акрилатний клей YSHIELD PSA або механічне кріплення електричним степлером на дерево чи гіпсокартон (для двох і більше шарів — професійний цвяхозабивач). В авто під килимом достатньо механічної фіксації.

Паробар'єр. Плівка паронепроникна — при укладанні на всю стіну або підлогу врахуйте це в конструкції.

Заземлення не потрібне. У M6L-9X немає струмопровідної поверхні, а магнітне екранування від заземлення не залежить.

Технічні характеристики

Чого плівка M6L-9X не робить

Не екранує Wi-Fi, мобільний зв'язок і базові станції. Це задача для фарби HSF54, сітки HNS80 або плівки M2A. Якщо джерел два — НЧ і ВЧ — матеріали комбінують у одній конструкції.

Не обгортає вигнуті поверхні. Радіус згину 20 см — плівка лягає на плоске. Для труб, колон, вигнутих елементів салону авто беріть M2A.

Не «обнуляє» поле. Один шар — у 9 разів, чотири — у 43 рази. Постійне поле — лише частково.

Не замінює відстань. Магнітне поле дуже швидко спадає з відстанню. Якщо ліжко можна відсунути від стіни з щитком на метр — почніть із цього, а екрануйте те, що відсунути не можна.

Не є медичним виробом. M6L-9X — будівельно-технічний матеріал для послаблення магнітних полів; він не призначений для лікування чи профілактики захворювань і не є медичним виробом у розумінні Технічного регламенту щодо медичних виробів (Постанова КМУ № 753 від 02.10.2013).

Що потрібно для монтажу

• Плівка M6L-9X — площа з урахуванням напуску 2 см і кількості шарів
• Клей YSHIELD PSA або електричний степлер (для двох і більше шарів — професійний цвяхозабивач)
• Текстильна стрічка для захисту кромок
• Захисні рукавички, стійкі до порізів, якісні ножиці
• Вимірювач НЧ магнітного поля (мкТл) для контролю до і після

Для кого ця плівка

Мешканці будинків з підстанцією або щитовою за стіною. Це найпоширеніша реальна ситуація, де НЧ магнітне поле в житлі перевищує звичний фон у десятки разів, і де фарба чи тканина не допомагають зовсім.

Батьки, які облаштовують дитячу. Стіна за ліжком або підлога над гаражем — плівка ховається під оздобленням і не потребує обслуговування.

Власники електромобілів і автодомів. Плоскі ділянки підлоги над батареєю і кабелями, перегородки акумуляторних відсіків — з бонусом часткового послаблення постійного поля.

Клініки, офіси, кабінети поруч із силовим обладнанням. Робочі місця персоналу біля серверних, ДБЖ, ліфтових приводів; приміщення з чутливою апаратурою.

Часті запитання про захист від магнітного поля

Чим M6L-9X відрізняється від плівки M2A?
M6L-9X — шість шарів, 90 см, 19,5 дБ в один шар, частково екранує постійне поле, але жорстка і без ВЧ-функції. M2A — два шари, 21 см, 12,1 дБ, гнучка (радіус згину 10 мм), з алюмінієвою поверхнею для ВЧ, але постійне поле не екранує. Для великих плоских площ і сильних джерел — M6L-9X; для малих, вигнутих і комбінованих задач — M2A.

Чи допоможе плівка від підстанції за стіною?
Так, саме для цього вона створена: НЧ магнітне поле 50 Гц — її основний діапазон. Один шар на стіні знижує поле приблизно в 9 разів, два — у 19. Виміряйте рівень до монтажу, щоб зрозуміти, скільки шарів потрібно, і після — щоб переконатися в результаті.

Чи екранує вона магнітне поле електромобіля?
Змінну складову — так, і сильніше за M2A. Постійну складову від струму батареї — частково (15 % в один шар). Укладається на плоскі ділянки підлоги; для вигнутих елементів салону потрібна гнучка M2A.

Чи потрібно заземлювати?
Ні. Струмопровідних поверхонь немає, магнітне екранування від заземлення не залежить.

Скільки шарів потрібно?
Один шар — найкраще співвідношення ціни й ефекту (у 9 разів). Другий шар додає ще 6 дБ (разом у 19 разів). Третій і четвертий дають менший приріст. Рішення — за результатом вимірювання: якщо після одного шару рівень ще вище цільового, додайте другий зі зміщенням стиків.

Чи можна укласти плівку під ламінат або в стяжку?
Так, виробник позиціонує M6L-9X як проміжний шар у конструкціях підлог і стель. Врахуйте паронепроникність і захистіть гострі кромки.

Чи екранує вона Wi-Fi і 5G?
Ні. Для ВЧ-випромінювання потрібні струмопровідні матеріали — фарба HSF54, сітка HNS80 або плівка M2A з алюмінієвою поверхнею.

Чи є протоколи вимірювань?
Так: лабораторний протокол серії M6/M6L від 25.03.2024 (NFA1000, допуск ±1 дБ) і висновок незалежного експерта. Обидва документи додані до картки товару.
