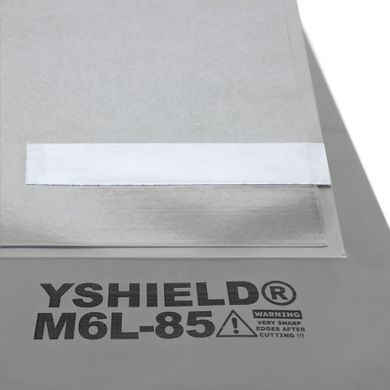

YSHIELD M6L-85 — шестишарова екрануюча пластина для магнітного поля (80 × 55 см)

YSHIELD M6L-85 — готова пластина для захисту від низькочастотних (НЧ) магнітних полів: від електрощита чи стояка за стіною спальні, кабельної траси під підлогою дитячої, трансформаторної підстанції за стіною, силової проводки, а також від тягових ланцюгів електромобілів і гібридів. Той самий шестишаровий матеріал, що й у рулонній плівці M6L-9X, але у форматі листа 80 × 55 см, який не треба різати, легко пересилати і можна укласти за одну годину. Заявлене виробником загасання магнітного поля 50 Гц — 19,5 дБ (dB) в один шар (послаблення у 9 разів) і до 32,6 дБ у чотири шари (у 43 рази).

Це формат для точкових задач: ділянка стіни за узголів'ям ліжка, підлога під дитячим ліжечком, стіна за щитком, підлога під дитячим кріслом в авто. Для суцільного покриття кімнати вигідніша рулонна плівка M6L-9X шириною 90 см; для вигнутих поверхонь і задач, де потрібне ще й екранування Wi-Fi та мобільного зв'язку, — тонка плівка M2A з алюмінієвою поверхнею.

Коли потрібна саме магнітна пластина, а не фарба чи сітка

Найпоширеніша помилка при захисті від електромагнітних полів — купити екрануючу фарбу або тканину проти джерела, яке вони не зупиняють. Фарби, сітки й тканини екранують високочастотне (ВЧ) випромінювання: Wi-Fi, мобільний зв'язок, базові станції. Магнітне поле промислової частоти 50 Гц від проводки, підстанції чи двигуна проходить крізь них практично без втрат. Для нього потрібен матеріал іншого класу — з високою магнітною проникністю, який «збирає» силові лінії поля і відводить їх від захищеної зони. У побуті такі матеріали називають «мю-метал» або «пермалой»; склад M6L-85 виробник не розкриває, але принцип той самий.

Як зрозуміти, яке поле у вас: НЧ магнітне поле вимірюється в мікротеслах (мкТл). Якщо вимірювач показує підвищений рівень у мкТл біля стіни, підлоги чи ліжка — це задача для M6L-85.

Магнітне поле електромобіля та гібрида

У салоні електромобіля є чотири різні типи полів, і саме про НЧ магнітне поле наші клієнти запитують найчастіше. Його створюють струм тягової батареї, високовольтні кабелі під підлогою, DC-DC перетворювачі та інвертор. За вимірюваннями Федерального відомства з радіаційної безпеки Німеччини (BfS, 2025), найвищі рівні фіксуються біля підлоги та на задньому ряду над батареєю — там, де зазвичай стоїть дитяче крісло.

Пластина 80 × 55 см за розміром близька до підлоги під одним заднім сидінням і лягає під штатний килим без різання. Виробник прямо рекомендує серію M6L для автомобілів, електромобілів, фургонів і автодомів. На відміну від M2A, M6L-85 частково послаблює і постійне (статичне) поле від постійного струму батареї: 15 % в один шар, до 58 % у чотири. Обмеження — жорсткість: мінімальний радіус згину 20 см, тому пластина лягає лише на плоскі ділянки.

Як працює екранування магнітного поля

Не відбиває, а відводить. ВЧ-випромінювання відбивається від струмопровідної поверхні. НЧ магнітне поле так не зупинити — воно проходить крізь мідь, алюміній і струмопровідні фарби. Матеріал з високою магнітною проникністю працює інакше: силовим лініям «зручніше» йти всередині нього, ніж крізь повітря, і пластина стає обхідним шляхом для поля навколо захищеної зони.

Шість шарів замість одного товстого. Кілька тонких шарів із проміжками екранують краще за один лист тієї ж товщини — кожна межа між шарами додає опір для поля. Тому виробник з'єднав шість плівок у одну пластину. Той самий принцип працює при монтажі: друга пластина зверху додає ще 6 дБ.

Що означають децибели. 19,5 дБ означає, що поле за екраном становить близько 11 % від вихідного. Якщо за узголів'ям ліжка у вас 1 мкТл від щитка за стіною, після однієї пластини буде близько 0,1 мкТл. Повністю «прибрати» поле тонкою пластиною неможливо — це фізика, а не недолік продукту.

Заявлене виробником загасання

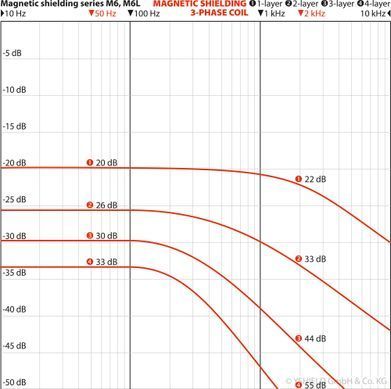

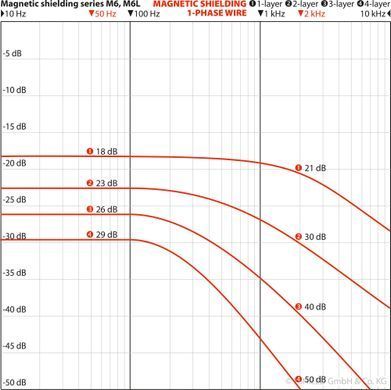

Для однофазного джерела (один кабель, а не трифазна лінія) значення трохи нижчі: 17,7 / 23,2 / 26,8 / 29,3 дБ. За графіком лабораторного протоколу (серія M6/M6L, 25.03.2024) загасання на 50 Гц і сусідніх частотах стабільне, а вище ~500 Гц зростає: на 2 кГц одна пластина дає вже 22 дБ, дві — 33 дБ, чотири — 55 дБ. Тому гармоніки інверторів електромобілів та імпульсних блоків живлення послаблюються ще сильніше, ніж основні 50 Гц.

Цифри отримані у власній ЕМС-лабораторії виробника: вимірювач Gigahertz-Solutions NFA1000, тестова площа 1,5 × 1,5 м, середнє по всіх партіях з допуском ±1 дБ, щоденний контроль кожної партії, плюс висновок незалежного експерта. Обидва документи додані до картки товару. У реальному приміщенні результат залежить від відстані до джерела, повноти покриття і щілин між пластинами — плануйте контрольне вимірювання після монтажу.

Де застосовувати

Ліжко біля стіни з щитком або стояком. Найчастіший побутовий запит. Одна-дві пластини на стіні за узголів'ям — під шпалери, гіпсокартон або декоративну панель — закривають зону голови й плечей. Виміряйте, де саме проходить кабель, і центруйте пластину на ньому.

Дитяча. Підлога під ліжечком або пеленальним столом, якщо знизу проходить кабельна траса чи стоїть силова техніка; ділянка стіни за ліжечком.

Електромобілі, гібриди, автодоми. Підлога під заднім сидінням і дитячим кріслом; перегородка між житловою зоною автодома та інвертором, зарядним пристроєм чи акумуляторним відсіком.

Робоче місце. Стінка тумби або перегородка між ДБЖ, блоком живлення чи серверною шафою і робочим столом.

Підстанція за стіною. Для суцільного покриття стіни або підлоги вигідніша рулонна плівка M6L-9X (90 см × потрібна довжина); пластини M6L-85 доцільні, якщо потрібно закрити лише зону ліжка або робочого місця.

Монтаж

Без різання. Формат 80 × 55 см підібраний так, щоб різати не довелося. Якщо все ж потрібно — якісними ножицями; кромки дуже гострі, одразу заклейте їх текстильною стрічкою і працюйте в рукавичках, стійких до порізів. Мінімальний радіус згину 20 см: пластина лягає на плоске, кути не обгортає.

Кілька пластин поруч. Полотна перекриваються не менше ніж на 2 см (товщина в місці напуску — 0,7 мм). Якщо укладаєте два шари — стики другого шару зміщуйте так, щоб вони не збігалися зі стиками першого, інакше поле «протече» крізь щілину.

Кріплення. Обидві поверхні — ПЕТ, до якого звичайні клеї не прилипають. Виробник рекомендує акрилатний клей YSHIELD PSA або механічне кріплення електричним степлером на дерево чи гіпсокартон (для двох і більше шарів — професійний цвяхозабивач). В авто під килимом достатньо механічної фіксації.

Заземлення. Виробник звертає увагу: екрануючи магнітне поле, не забувайте про електричне. Щоб пластина не поширювала електричне поле від проводки, її заземлюють — для цього в одному з кутів M6L-85 виведена алюмінієва смужка, до якої кріпиться заземлювальна стрічка GSX10 або GSX50 і далі — інтеграція в систему функціонального зрівнювання потенціалів (FEB). На послаблення магнітного поля заземлення не впливає.

Паробар'єр. Пластина паронепроникна — при укладанні на велику площу стіни врахуйте це в конструкції.

Технічні характеристики

Чого пластина M6L-85 не робить

Не екранує Wi-Fi, мобільний зв'язок і базові станції. Це задача для фарби HSF54, сітки HNS80 або плівки M2A. Якщо джерел два — НЧ і ВЧ — матеріали комбінують у одній конструкції.

Не обгортає вигнуті поверхні. Радіус згину 20 см — пластина лягає на плоске. Для труб, колон, вигнутих елементів салону авто беріть M2A.

Не «обнуляє» поле. Один шар — у 9 разів, чотири — у 43 рази. Постійне поле — лише частково.

Не замінює відстань. Магнітне поле дуже швидко спадає з відстанню. Якщо ліжко можна відсунути від стіни зі щитком — почніть із цього, а екрануйте те, що відсунути не можна.

Не є медичним виробом. M6L-85 — будівельно-технічний матеріал для послаблення магнітних полів; він не призначений для лікування чи профілактики захворювань і не є медичним виробом у розумінні Технічного регламенту щодо медичних виробів (Постанова КМУ № 753 від 02.10.2013).

Що потрібно для монтажу

• Пластини M6L-85 — кількість за площею з урахуванням напуску 2 см і кількості шарів
• Клей YSHIELD PSA або електричний степлер (для двох і більше шарів — професійний цвяхозабивач)
• Заземлювальна стрічка GSX10 або GSX50 для алюмінієвої смужки
• Текстильна стрічка для захисту кромок (якщо доведеться різати)
• Захисні рукавички, стійкі до порізів
• Вимірювач НЧ магнітного поля (мкТл) для контролю до і після

Для кого ця пластина

Ті, чиє ліжко стоїть біля стіни зі щитком, стояком або лічильниками. Одна-дві пластини закривають саме зону сну без ремонту всієї кімнати.

Батьки, які облаштовують дитячу. Пластина під ліжечком або за ним ховається під оздобленням і не потребує обслуговування.

Власники електромобілів і автодомів. Підлога під дитячим кріслом, перегородки акумуляторних відсіків — з бонусом часткового послаблення постійного поля.

Ті, хто працює поруч із ДБЖ або серверною шафою. Пластина в тумбі чи перегородці між обладнанням і робочим столом.

Часті запитання про захист від магнітного поля

Чим пластина M6L-85 відрізняється від рулонної плівки M6L-9X?
Матеріал і загасання ті самі. M6L-85 — готовий лист 80 × 55 см, товщина 0,5 мм, з виведеною смужкою для заземлення, зручний для точкових задач і пересилання. M6L-9X — рулон шириною 90 см, 0,4 мм, вигідніший для суцільного покриття стін і підлог.

Чим відрізняється від плівки M2A?
M6L-85 — шість шарів, 19,5 дБ в один шар, частково екранує постійне поле, але жорстка і без ВЧ-функції. M2A — два шари, 12,1 дБ, гнучка (радіус згину 10 мм), з алюмінієвою поверхнею для ВЧ, але постійне поле не екранує.

Скільки пластин потрібно для ліжка?
Зона голови й плечей — одна пластина 80 × 55 см, розташована горизонтально за узголів'ям; для двоспального ліжка — дві поруч з напуском 2 см. Якщо після монтажу рівень ще вище цільового, додайте другий шар зі зміщенням стиків.

Чи потрібно заземлювати?
Виробник рекомендує: магнітна пластина не поширює електричне поле від проводки лише за умови заземлення. Для цього в куті виведена алюмінієва смужка під стрічку GSX10 / GSX50. На послаблення магнітного поля заземлення не впливає.

Чи екранує вона магнітне поле електромобіля?
Змінну складову — так. Постійну складову від струму батареї — частково (15 % в один шар). Пластина лягає на плоску підлогу під сидінням; для вигнутих елементів салону потрібна гнучка M2A.

Чи екранує вона Wi-Fi і 5G?
Ні. Для ВЧ-випромінювання потрібні струмопровідні матеріали — фарба HSF54, сітка HNS80 або плівка M2A.

Чи є протоколи вимірювань?
Так: лабораторний протокол серії M6/M6L від 25.03.2024 (NFA1000, допуск ±1 дБ) і висновок незалежного експерта. Обидва документи додані до картки товару.
